                                             Аэрограф: виды, устройство, назначение



«Возможно, я не ангел. У меня есть недочеты. Однако я с вами заболтался. Меня ждут мулаты. Прикажите получить деньги? Значит, пойдемте в закрома?»



Аэрограф-это инструмент, который позволяет рисовать посредством струи распыленной цветной жидкости.



«О! Там внутри есть все: пальмы, девушки, голубые экспрессы, синее море, белый пароход, мало поношенный смокинг, лакей-японец, собственный бильярд, платиновые зубы, целые носки, обеды на чистом животном масле и, главное, мои маленькие друзья, слава и власть, которую дают деньги.»

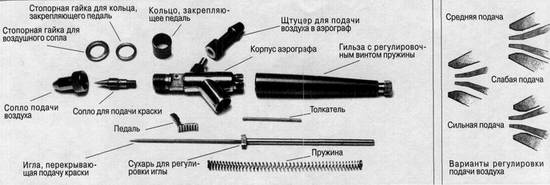

Контроль этого потока зависит от давления воздуха при распылении, консистенции краски и расстояния от инструмента до живописной поверхности. Чтобы понять работу аэрографа, рассмотрим, как работает пульверизатор, состоящий из двух соединенных под определенным углом трубочек. Если трубка опущена в баночку с жидкой краской, а воздух энергично выдувается сквозь горизонтальную трубку, давление засасывает краску. Смешиваясь с воздухом, краска распыляется и выбрасывается вперед. При таком способе набрызг получается неравномерным. Схема типичного аэрографа такова: рычаг,  который держится приподнятым пружиной, закрывает клапан. Когда художник нажимает пальцем рычаг, воздушный клапан открывается и воздух устремляется дальше по корпусу аэрографа, засасывая колер, который пульверизирует через сопло-наконечник. Из этой принципиальной идеи возник целый ряд усовершенствованных систем, позволивших более тонко, более совершенно регулировать давление воздуха и толщину струи. Эти системы можно подразделить следующим образом:



1. Аэрограф одинарного действия:

а) аэрограф внешнего распыления без иглы

б) аэрограф внешнего распыления с иглой

в) аэрограф внутреннего распыления

2. Аэрограф двойного действия

а) аэрограф фиксированного действия

б) аэрограф независимого двойного действия

3.Аэрографы со специальными характеристиками:

а) аэрограф для удаления изображения

б) аэрограф "Paashe Turbo AB"

в) аэрограф "Chameleon"

г) аэрограф "Kodak Aztec 3000S"

д) аэрограф "Fischer Aerostat"



Аэрограф внешнего распыления без иглы "Badger 250"

Аэрограф внешнего распыления без иглы. Этот аэрограф основан на таком же принципе, как и простейший пульверизатор, продуваемый ртом, и является одной из простейших моделей. У него нет иглы, так что ни струю воздуха, ни струю краски регулировать невозможно. Примером аэрографа такого типа является "Badger Pistol 250", работающий от компрессора. Этот пистолет-распылитель используется для окрашивания больших площадей простым колером, без оттенков, при окраске автомобильных кузовов, раскраске моделей. Но некоторые модификации распылителей без иглы позволяют регулировать воздушный поток и поступление колера клапанами у сопла и выход из банки колера. Это только минимальный контроль, поскольку он труднодостижим во время работы.



Аэрограф наружного распыления с иглой.

Аэрограф внешнего распыления с иглой. Внутри корпуса    такого аэрографа проходит только воздух. Поток воздуха создает разрядку давления у сопла, засасывает по трубке колер из банки при помощи иглы и жиклера. Количество колера может регулироваться положением иглы, но, чтобы это сделать, приходится прерывать распыление. Такие аэрографы имеют более широкое распространение, чем аэрографы одинарного действия, так как позволяют выполнить более точную работу. Их применяют при производстве моделей, изготовлении иллюстраций, в графическом дизайне.



Аэрограф внутреннего распыления с иглой.

Аэрограф с внутренним распылением с иглой. В этой модификации смешивание краски и воздуха происходит внутри корпуса инструмента. Когда нажимается рычаг, возникающий поток воздуха распыляет поступивший колер и выбрасывает его струей из сопла с большей или меньшей силой соответственно положению иглы. Чтобы отрегулировать количество колера, снимается колпачок и меняется положение установочного винта иглы. Для более тонкого распыления игла подается вперед, для более густого распыления - назад.



Аэрографы двойного действия:



Все аэрографы двойного действия основаны на внутреннем распылении и наличии иглы.



Аэрограф фиксированного двойного действия "Efbe Hobbist"

Аэрографы с заданным режимом работы. В аэрографах двойного действия художник может регулировать открытие воздушного клапана рычагом и посредством этого регулировать движение иглы. Рычаг способен двигаться назад и вперед, но производит только одну функцию: когда он движется назад, он открывает путь воздуху и одновременно толкает механизм установки иглы. Игла открывает сопло только тогда, когда открыт воздушный клапан, и соотношение потока воздуха и распыленной краски сохраняется. Эти устройства предоставляют гораздо больше возможностей, чем аэрографы одинарного действия, но имеется тот же риск: в начале работы могут получаться более крупные брызги.



Аэрограф независимого двойного действия "De Vilbiss Super 63E"

Аэрографы двойного независимого действия. В этом виде аэрографов - наиболее широкого действия и наиболее широко используемых для художественных и технических аэрографий - рычаг имеет два движения и выполняет две независимые функции. Когда рычаг нажимается вниз, постепенно открывается воздушный клапан; когда он оттягивается назад, колер также поступает увеличивающимся потоком. Это означает, что художник может раздельно контролировать потоки воздуха и колера, зависящие от давления на рычаг и его перемещения назад. Такой инструмент позволяет избежать крупных брызг при включении. При запуске аэрографа вначале надо подать воздух. Затем рычаг медленно подается назад, и колер поступает широко распыленными брызгами.



Аэрографы со специальными характеристиками.



«ДЕЛО АЛЕКСАНДРА ИВАНОВИЧА КОРЕЙКО. НАЧАТО 25 ИЮНЯ 1930г. ОКОНЧЕНО 10 АВГУСТА 1930г.»



Аэрограф для удаления изображения. Это устройство одинарного действия состоит из пульверизатора сжатого воздуха, а вместо колерной жидкости бьет струя абразивного порошка, который удаляет ранее нанесенную на поверхность бумаги краску. Увеличение подачи воздуха увеличивает интенсивность выброса порошка.



Аэрограф "Paasche Turbo AB"

Аэрограф "Paashe Turbo AB" В этой модели воздушно-красочная смесь получается не всасыванием; колер подхватывается и переносится иглой с помощью высокооборотной турбины (200000 об/мин), которая придает ей возвратно поступательное движение. Движение иглы регулируется рычагом. Краска (чем ее больше, тем длинней ход иглы) падает с силой тяжести к соплу и распыляется поступающим воздухом. Скорость турбины и давление в сопле может регулироваться независимо, что делает "Paasche" высокоточным инструментом.



Аэрограф "Chameleon" Этот инструмент двойного независимого действия отличается тем, что его баллончик для колера имеет девять отсеков. Восемь из них заряжены колерами различных цветов, а девятый отсек наполнен растворителем, чтобы прочищать сопло перед сменой цвета. "Хамелеон" также позволяет смешивать цвета, устанавливая селектор в среднее положение между двух соседних цветов.



Аэрограф "Aztek 3000S"

Аэрограф "Aztec 3000S" Вместо обычной иглы аэрограф двойного действия "Aztec" снабжен четырьмя сменяемыми соплами, каждое с соответствующей иглой, включая одну с иглой 0,1 мм. Уникально устройство рычага, который открывает воздух и подачу колера и снабжен микромеханизмом, снижающим скорость передачи между рычагом и соплом. Это обеспечивает более эффективный и точный контроль за количеством воздуха и краски. К тому же аэрограф выпускается с ручкой, которая может перемещаться вперед или назад, что облегчает манипулирование инструментом. Баллончики могут заменяться, устанавливаться с любой стороны инструмента, а управление давлением воздуха расположено в самом корпусе аэрографа.



Аэрограф "Fisher Aerostat"

Аэрограф "Фишер Аэростат"

Он имеет пять сменных сопел с соответствующими иглами, включая 0,1 мм. Уникально устройство рычага, который открывает и подачу воздуха, и колера и снабжен микромеханизмом, снижающим скорость передачи между рычагом и соплом. Это обеспечивает более эффективный и точный контроль за количеством воздуха и краски. К тому же аэрограф выпускается с ручкой, которая может перемещаться вперед или назад, что облегчает манипулирование инструментом. Баллончики могут заменяться, устанавливаться с любой стороны инструмента, а управление давлением воздуха расположено в самом корпусе аэрографа. "Аэростат" имеет фиксированную регулировку иглы, шланга и подачи воздуха.



ЧИСТКА  АЭРОГРАФА



«Вы знаете, Шура, как я вас уважаю, но вы осел. Это золотые гири! Понимаете?...Вам, Шура, я скажу как родному… И я вас приглашаю как родного. Я не Бендер. Я честный!»



Аэрограф необходимо очищать каждый раз при смене колера и в конце работы. Каналы, падающие воздух и краску, очень узкие и легко забиваются остатками засохшей краски. Это может повредить аэрограф и даже испортить его или, во всяком случае, снизить уровень  точности его работы. Если используются краски растворимые водой, - акварель, гуашь и другие, то инструмент промывается водой путем наполнения баллончика и многократного разбрызгивания до полного исчезновения следов колера. Однако после работы с красками на акриловой синтетической смоле, кроме промывки водой, потребуется окончательная очистка скипидаром. В любом случае следуйте процедуре, изображенной ниже. Сначала очистите баночку кистью, затем наполните ее водой или растворителем и нажимайте рычаг вперед-назад до тех пор, пока набрызг не освободится от колера. Будьте осторожны. Установите иглу обратно в корпус аэрографа, стараясь не затупить и не погнуть ее. Далее отвинтите сопло и очистите его кисточкой, увлажненной водой или растворителем, или продуйте его. Высушите сопло и навинтите его. Наденьте колпачок и поставьте инструмент на подставку. Он вновь готов к работе.



Литература: журнал «Стендмастер» М.: 2004
